冬至——SolidWorks包餃子做法

瀏覽數:160

祝福:輪回的是季節,秋去冬又來;盈缺的是明月,滿了又清減;流浪的是白云,忽東又忽西;曲折的是道路,穿山又越嶺;吟唱的是河流,高亢又低徊;不變的是情意,遙遠又親近。冬日時節,祝朋友們快樂又安康,幸福永綿長!

     廢話不多說,一起來看看如何使用SolidWorks包餃子。當然這里的包餃子指的可不是工藝,我們討論的設計、建模。這里所用到的命令大部分是曲面的命令。

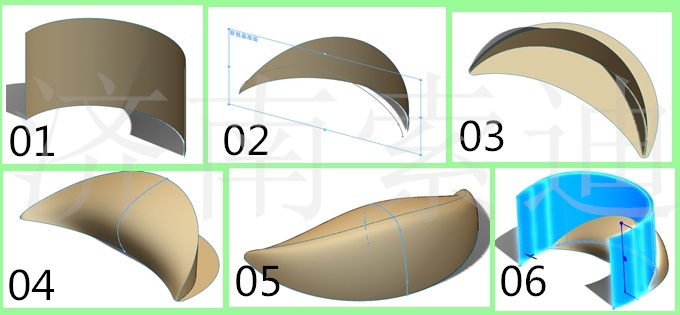

  01.從上視基準面開始畫草圖,如下圖。曲面的拉伸與實體拉伸類似,只是一個形成的是沒有厚度的面,一個形成的實體而已;

  02.在前視基準面畫個弧形,用于將圖01中的曲面裁剪一下;

  03.在上視基準面畫個月牙形的閉環草圖,用平面區域形成餃子的底面;

  04.看到圖片中的草圖線了嗎,用于放樣的時候作為引導線,讓餃子鼓起來;

  05.餃子背面也是用放樣加引導線的方式來形成;

  06.餃子主體輪廓有了,還有上面的邊。可以在底面話兩根線,注意兩根線要收尾相連,這樣以后就會省些事;

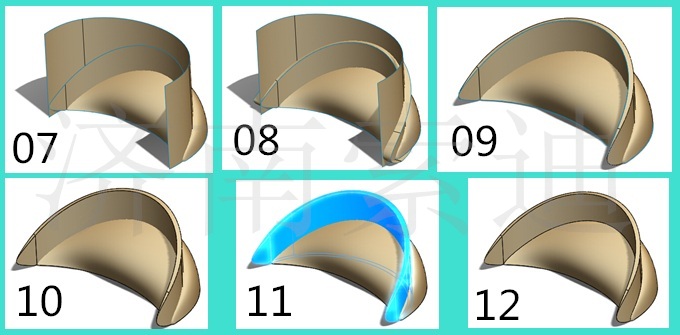

  07.用曲面上的曲線來勾勒餃子邊的輪廓,然后剪除上面多余部分;

  08.剪除后利用上面形成的線,用直紋曲面形成法相的“窄帶”;

  09.利用“窄帶”把外側的面也剪一下;


  10.剪完后餃子邊就能用加厚的方式形成實心的實體了;

  11.實體的餃子邊被選中的樣子

  12.用同樣的方法,將餃子主體也形成實體,然后兩部分合并;

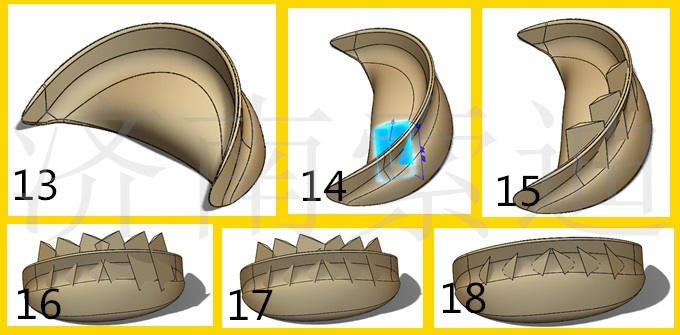

  13.用圓角命令加上必要的圓角,是不是更像了;

  14.在餃子的一側建立一個實體,用拉伸做就行。這是用于建立餃子的皺褶;

  15.復制上步驟做的實體;


  16.鏡像一下,讓另一側也有三個實體;

  17.移動一下鏡像的實體,讓兩邊不完全一樣;

  18.剪除多余的部分,我們只保留后面的就行了。我想哪里的餃子前面也不會有皺褶吧;

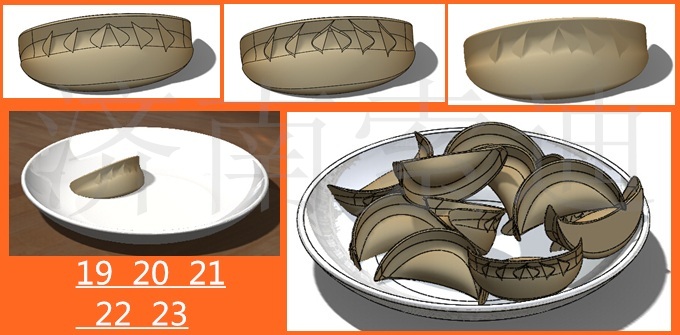

  19.這是合并后的樣子;

  20.這是加入圓角的樣子;

  21.將顯示效果調整為切線不可見,是不是更加真實一些呢;


  22.用旋轉命令做個盤子看看,現在是一個餃子;

  23.用裝配的方式多盛幾個,夠一盤了;


  來張有背景的渲染圖看看。

  致辭,我們用SolidWorks包了一盤餃子,你學會了嗎?
